Ma nouvelle Superman 530016

[Teepee]

On attend la suite avec impatience

[Belles Trotteuses]

Alors voilà la Suite…

J’ai reçu mes joints.

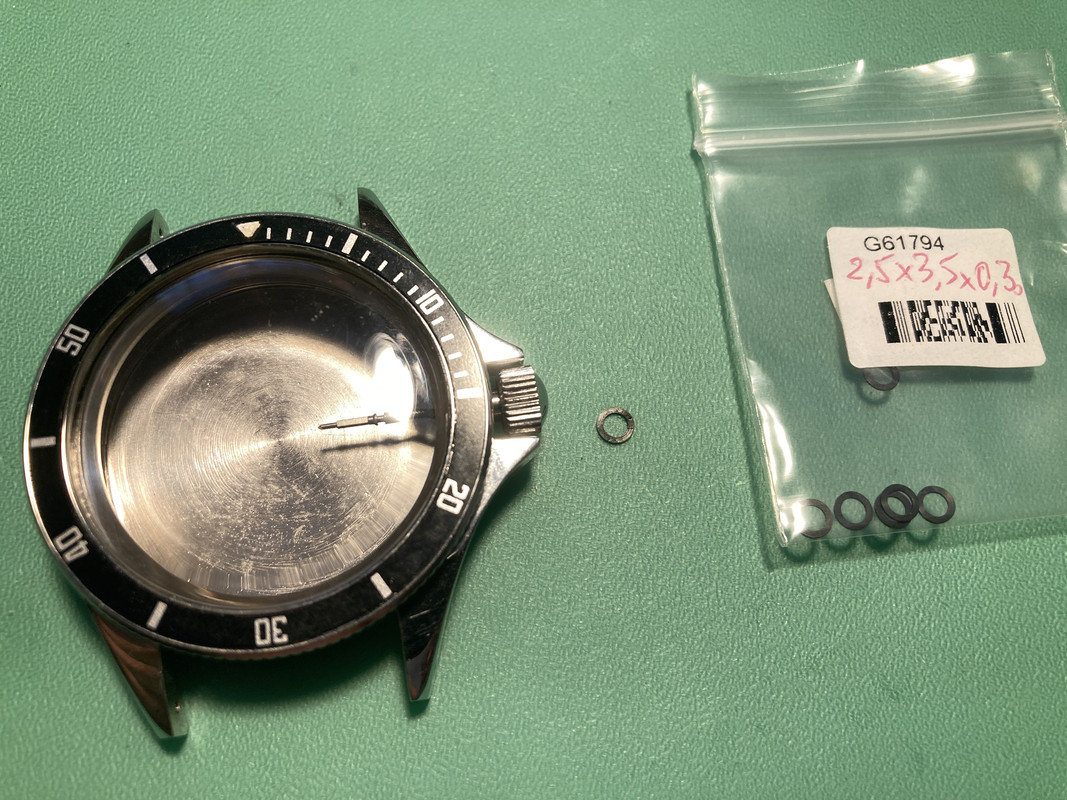

Je commence par celui de fond sur lequel vient s’appuyer le tube.

Sur les deux joints plats aux côtes différents dispo chez Cousins il y en a un qui semble convenir.
Il se place dans le fond correctement.

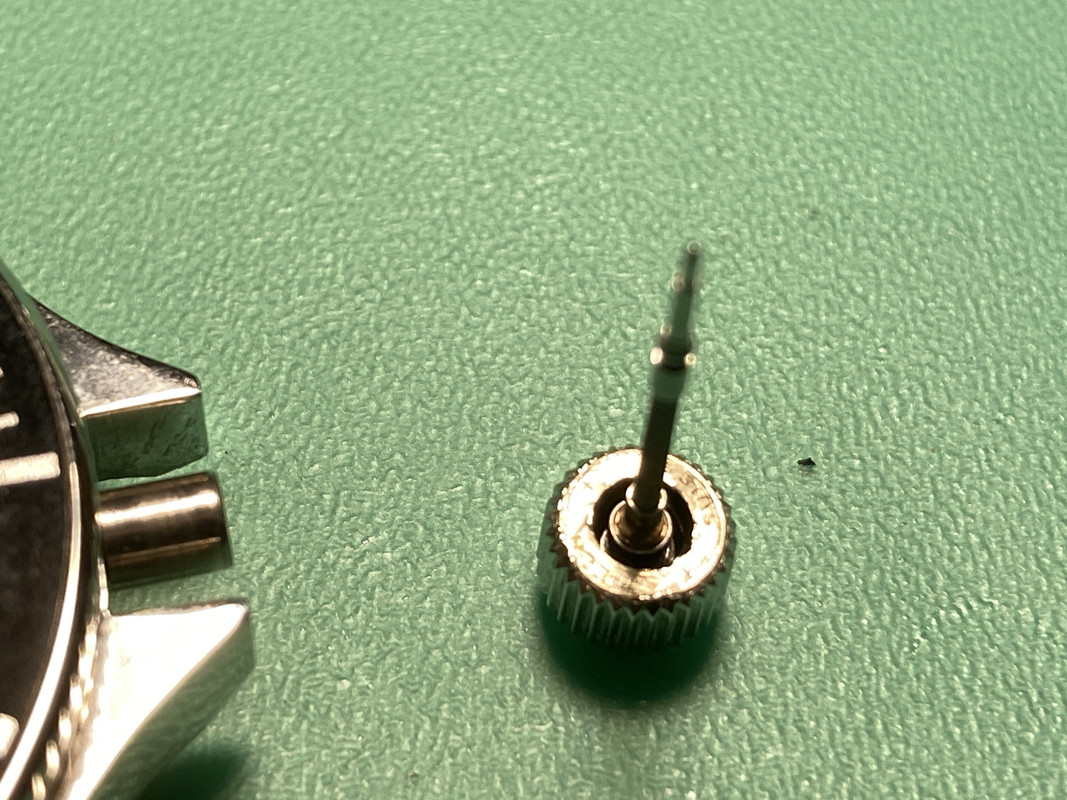

Après vissage de la couronne sur le tube je m’aperçois que la canon de la couronne (dans lequel vient le support de tige et son ressort) vient en butée sur un épaulement à l’intérieur du tube de couronne. Il est donc impossible d’écraser complètement le joint de fond (ce qui au final semble logique).
Reste à espérer que le joint ait la bonne épaisseur pour avoir la bonne compression
En faisant des essais avec et sans le joint, on sent au vissage qu’avec le joint il y a un « toucher » gras/elastique en fin de vissage.
Donc il semblerait que le joint soit assez épais.
Mais ce n’est pas quantifiable et je n’ai pas encore acheté mon appareil à tester l’étanchéité

Comme la montre est vide… plouf dans le jacuzzi toute la nuit.
Il n’y a pas de pression mais c’est un premier test… concluant concernant ce joint de fond puisque ce matin elle est parfaitement sèche dedans.

C’est con j’aurais bien aimé savoir à combien elle tient juste avec ce joint.

[Belles Trotteuses]

[Belles Trotteuses]

Me reste maintenant à trouver les deux joints toriques pour la partie sup de la couronne.

[Belles Trotteuses]

2 eme phase

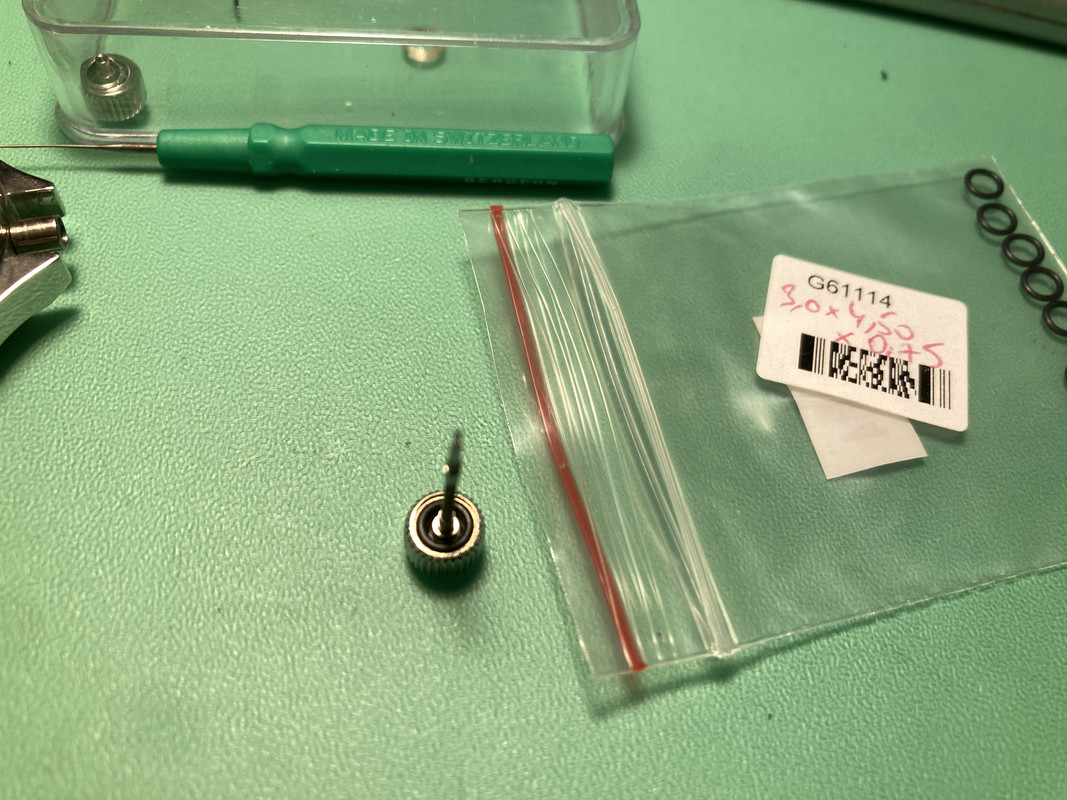

Les joints reçus semblent convenir pour remplacer les joints à section carrée, ce sont des 3.0x4.50 en 0.75 de section.
Malheureusement -ou pas- on peut en superposer 3.
Je pense que des 2.80x4.60 donc avec section .90 auraient été mieux et j’en aurai superposé que deux.




Quoiqu’il en soit c’est fait avec 3 joints + celui de fond, et j’ai réussit à reclipser la rondelle.




On petit coup de graisse silicone et c’est monté.

Elle va à nouveau passer la nuit dans l’eau et demain matin 1 h de nage dans le lac.

[Belles Trotteuses]

Une session de nage, carrure vide, ok
Baignade ce jour, plusieurs douches, ok

[Stef06]

Superbe cette plongeuse toujours délicat de plonger avec une vintage

[Belles Trotteuses]

Suite de l’aventure
J’ai eu malgré tout mon montage un peu de buée cet été
Donc :
Soit le joint plat de fond de couronne n’est pas assez épais 2,5 3,5 ep 0.3
Soit les 3 joints 3.0 4.5 0.75 ne « serrent » pas assez

J’ai réussi à acheter une couronne nos avec son tube pour voir

C’est un tube court extérieur donc pour superman sans bloque lunette… mais la couronne monte direct.
Elle semble en tout point identique que celle de ma superman, avec le même marquage sur la rondelle métal et les mêmes côtes.

Je démonte donc la rondelle métal pour voir:
Les joints sont en bon état pour les mesures mais n’ont plus leur élasticité.
Le joint de fond fait 2.5 3.5 ep 0.40 et non 0.30 comme celui que j’ai utilisé

En revanche,il n’y a qu’un seul joint à section carrée en haut avec des dimensions d’environ 4.6 3.2 0.8/0.9 il est donc certainement écrasé sur son diamètre interne et il n’est pas possible de placer 3 joints de 0.75 de sections comme j’ai fait avec ma couronne d’origine… le logement du joint est donc moins profond. Cette couronne comporte un seul joint supérieur lá ou celle de ma superman en comportait donc bien deux.

J’ai un joint pour le fond en 0.4 mais 2.4 x3.4… ça devrait aller.
En haut idéalement il faudrait que je trouve un joint torique 2.8x4.6x0.9, à doubler sur ma couronne d’origine.
Il semble cependant que le joint déjà utilisé (3.0x4.5) serre quand même correctement dans la couronne une fois que le tube en 3.2 le « dilate »
Et je pense que le plus important c’est le joint de fond qui est écrasé au vissage.

Suite au prochain épisode
Je sais je suis têtu

[saabreit]

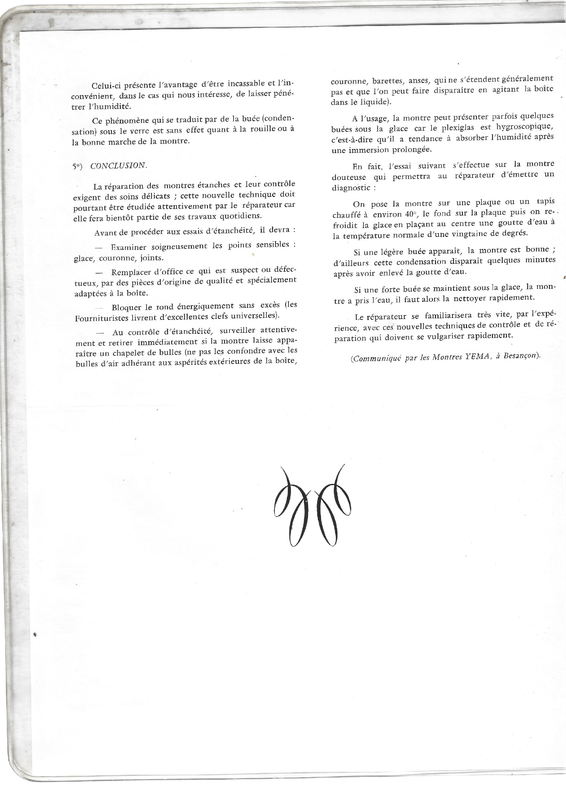

Une buée légère et fugitive ne révèle pas forcément une fuite . Je viens de t' envoyer un document Yema qui en parle , je ne parviens pas à l' ajouter ici .

[saabreit]

Comme çà on doit tout voir , et surtout le test du point de rosée en page 2
